دستگاه هات تپ



هات تپ (Hottapping Operation) یا انشعاب گرم خطوط لوله و مخازن عبارت است از انشعاب از خطوط لوله یا مخارن حاوی سیال به صورت گرم. به عبارتی دیگر، در این عملیات در حالی که خط لوله، تانکر یا مخازن ذخیره سوخت حاوی جریان سیال می باشند، بدون نیاز به قطع فرایند بهره برداری و ایجاد مزاحمت در روال جاری خطوط و مخازن، از آن ها یک انشعاب جدید گرفته و به این صورت می توان سیال را به فازهای جدید هدایت کرد. لازم به ذکر است این عملیات در صورتی ممکن است که خط لوله حاوی سیال مملو از جریان بوده و حتی الامکان سیال دارای حداقلی از جریان و فشار در مسیر باشد. در خصوص خطوط لوله حاوی سیال راکد، یا خطوط و مخازنی که فضای داخلی کاملاً مملو از سیال نیست نیز با اتخاذ تدابیر ویژه فنی و مهندسی و بر حسب نظر کارشناسان، در شرایطی می توان این عملیات را به انجام رساند.
این عملیات معمولاً روی خطوط لوله و مخازن حاوی سیالاتی نظیر نفت و مشتقات نفتی، گاز، فرآورده های پتروشیمی و خطوط و مخازن حاوی مواد شیمیایی انجام می شود. به فراخور نیاز امکان انجام عملیات هات تپ روی خطوط لوله حاوی سیالاتی نظیر آب و سایر سیالات سرد نیز وجود دارد، اما ترجیحاً در خصوص این قسم سیالات از عملیات وت تپ یا انشعاب سرد استفاده می شود. موارد کاربردی این عملیات تخصصی و ویژه در فرایندهای نفتی و گازی عبارت از موارد زیر است:
- ایجاد انشعاب جدید به منظور توسعه خطوط لوله و احداث فازهای جدید. به عبارتی در صورتی که یک مجتمع صنعتی در صدد توسعه طرح های موجود و گسترش خطوط لوله به نواحی یا فازهای جدید باشد، در محل مناسب برای انجام کار و ترجیحاً روی خطوط لوله پرفشار عملیات انشعاب گرم هات تپ صورت گرفته و خط انشعابی جدید بمنظور ورودی طرح توسعه مورد بهره برداری قرار خواهد گرفت. مطالعه و کارشناسی در خصوص انتخاب محل و خط لوله درون مجمتمع ها خود فرایندی پیچیده است که مجری هات تپ باید دانش و تجربه کافی جهت ارائه مشاوره در این خصوص به مشتریان و درخواست کنندگان گرامی را داشته باشد. شرکت هات تپ صنعت به فراخور تجربه بالا، تیم مهندسی و فنی متبحر و حسن سابقه خود توان ارائه این قسم مشاوره ها به مجتمع ها و واحدهای صنعتی ذی ربط را دارا می باشد.
- انجام تعمیرات روی خطوط لوله. در این صورت و به منظور در دسترس قرار دادن لوله جهت تعمیر، ناحیه مورد نظر را شناسایی و در محل عملیات انشعاب گرم هات تپ صورت می گیرد. این کار از چند طریق امکان پذیر است؛ ر صورتی که هدف تعمیر بخشی از لوله باشد می توان با انجام عملیات هات تپ و ایجاد یک خط فرعی بای پس By pass به صورت موقت مسیر جریان سیال را روی یک خط لوله جدید و به صورت موضعی تغییر داد. به این صورت بخش که نیازمند تغییرات لازمه است از مجرای جریان خارج شده و امکان انجام تعییرات روی آن موجود می باشد. در صورتی که هدف در دسترس قرار دادن نقطه ای از خط لوله جهت انجام تعمیرات و اصلاح عیوب می باشد، می توان عملیات هات تپ را در نقطه مورد نظر به انجام رسانده و به این صورت محل مذکور جهت انجام اسلاحات در دسترس قرار خواهد گرفت.
عملیات هات تپ از طریق دستگاه هات تپ انجام می شود. این دستگاه دارای تکنولوژی سطح بالا و قابلیت هایی است که امکان بروز نشتی حین انجام عملیات را منتفی می کند. به این صورت حین و پس از اجرای عملیات، در ثصورت رعایت استانداردها و دستورالعمل هات تپ، و با تأکید بر روند و کارکرد دستگاه هات تپ مذکور، هرگز نشتی و برون رفت سیال از لوله یا مخزن را نخواهیم داشت. دستگاه هات تپ یک ماشین با قطعات و اتصالات دقیق می باشد که اجزای آن به صورت همگن و همچون اجزای یک سیستم به هم متصل گردیده اند، به نحوی که در صورتی که هر یک از قطعات و اتصالات دستگاه هات تپ هماهنگی و توازن خود با سایر اجزا را از دست دهد کل مجموعه دچار مشکل خواهد شد. بنابراین به فراخور تغییر کارکرد و نیاز به تعویض برخی قطعات، علی الخصوص کاتر دستگاه هات تپ که با توجه به تغییر سایز انشعاب مدام می بایست تعویض شود، مجری هات تپ باید دقت کند تا روند همگنی و هماهنگی قطعات دچار خدشه نشود. کار با دستگاه هات تپ اصول و روشهای خود را می طلبد که فراگیری و تسلط بر آنها نیازمند آموزش های لازم و تجربه کافی است. شرکت هات تپ صنعت به پشتوانه سوابق درخشان خود در انجام عملیات هات تپ با دستگاه های تولیدی شرکت میراژ انگلستان، توانایی خود در این زمینه را به اثبات رسانده است. دستگاه هات تپ حین عملکرد خود لوله را سوراخ کرده و با بیرون کشیدن کوپن بریده شده لوله از مجموعه، انشعاب ایجاد شده را برای انجام عملیات مورد دلخواه مشتریان فراهم می سازند.
به طور خلاصه اجرای عملیات هات تپ شامل جوش کاری اتصالات مورد استفاده ، نصب شیر هات تپ وانجام عملیات برش کاری بوسیله دستگاه های هات تپ می باشد. برای انشعاب گرفتن از خط دستگاه هات تپ مستقیما روی لوله نصب نمی شود، بلکه ابتدا فیتینگ مناسب به خط لوله جوش داده می شود. با توجه به نسبت قطر انشعاب به قطر خط اصلی از اتصالات مختلفی استفاده می شود . این فتینگ ها که همه به خط حامل سیال پر فشارجوش داده می شوند ، یکی از مهم ترین اجزاء و وسایل عملیات اتصال گرم می باشد و به دو گروه اتصالات زینی یا سدل نیپل SADDLE-NIPPLE و اتصالات سه شاخه اسپلیت تی Split-Tee  تقسیم می گردند . بعد از نصب قطعه و تراز نمودن آن جوش کاری آغاز می گردد. جوش کاری در این روش مطابق استانداردAPI 1104  بوده و الکترودها و روش جوش کاری از این استاندارد پیروی می کند. اتصال اسپلیت تی به لحاظ ضریب مقاومت در برابر فشار و دمای سیال، و نیز تنش بخش بریده شده لوله از اطمینان بالاتری برخوردار است اما بر حسب نیاز و به اقتضای مختصات فنی کار، در صورتی که نیازی به ضریب مقاومت بالای فیتینگ احساس نمی شود می توان از سدل نیپل یا حتی اتصال ولدولت Weldolet استفاده کرد.

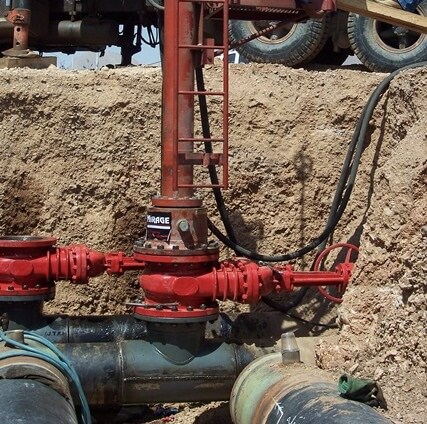

پس از نصب و جوشکاری فیتینگ ولو روی آن بسته شده و دستگاه هات تپ روی آن متصل می شود. عملیات انشعاب گرم یا سوراخ کاری لوله به این صورت است که با بارهی به شفت دستگاه هات تپ، کاتر پیشروی کرده و لوله را می برد. پس از اتمام برش شفت عقب نشینی کرده و دستگاه هات تپ خارج می شود تا مجموعه برای بهره برداری از انشعاب جدید آماده شود.
دستگاه های هات تپ ما قابلیت انجام عملیات هات تپ در سایزهای مختلف را دارا می باشند. ما تجهیزات خود را از شرکت میراژ انگلستان تهیه می کنیم. دستگاه های هات تپ این شرکت آزمون خود در خصوص انجام انشعاب گرم در سایزها و شرایط کاری مختلف روی انواع خطوط لوله حاوی سیالات متنوع پس داده اند. برخی از دستگاه های هات تپ شرکت میراژ انگلستان که هات تپ صنعت به عنوان مجری عملیات های انشعاب گیری گرم از آنها استفاده می کند به شرح زیر می باشند:
- دستگاه هات تپ مدل CHT 815 که قادر به هات تپ گیری در سایزهای 2 تا 10 اینچ می باشد.
- دستگاه هات تپ مدل CHT1000 که قادر به هات تپ گیری روی خطوط لوله پرفشار در سایزهای 3 تا 13 اینچ می باشد.
- دستگاه هات تپ مدل CHT2000 که قابلیت انجام عملیات هات تپ روی خطوط لوله و مخازن پرفشار در سایزهای انشعابی 6 تا 24 اینچ را دارا می باشد.
- دستگاه هات تپ مدل CHT3000 که قابلیت انجام عملیات هات تپ روی خطوط لوله پرفشار در سایزهای انشعابی 6 تا 24 اینچ را دارا می باشد.

دستگاه های هات تپ مدل CHT شرکت میراژ ماشین انگلیس قادرند روی انواع خطوط لوله حاوی اقسام سیالات تا فشار 5000 p.s.i عملیات هات تپ گیری را انجام دهند. البته این قابلیت برای دستگاه ها موجود است که برای فشارهای بالاتر هم مورد استفاده قرار گیرند، اما شرط استفاده از آنها در این موقعیت منوط به برنامه ریزی و طراحی مهندسی و تقویت بخشی از قطعات و اتصالات است. همچنین دستگاه های مذکور روی سیالات داغ تا دمای تقریبی 400 درجه فارنهایت نیز قابلیت استفاده دارند. برای دماهای بالاتر نیز می توان با انجام برخی اصلاحات دستگاه را برای عملیات هات تپ آماده کرد. شرکت هات تپ صنعت بخاطر تجربه و سوابق خود و آشنایی کامل با مختصات فنی دستگاه های هات تپ، در صورت نیاز مشتریان و البته تا جایی که استانداردها و الزامات مربوطه به فرایند هات تپ اجازه می دهد، می تواند مطالبات سفارشی و خارج از دامنه های ذکر شده را به انجام برساند.
- دستگاه هات تپ مدل MHT3-12 که عملیات هات تپ گیری از سایزهای 3 تا 12 اینچ روی خطوط لوله را انجام می دهد. این دستگاه هات تپ قابلیت پیشروی درون اسپلیت تی و لوله تا 42 اینچ را داراست و بنابراین به راحتی بزرگ ترین عملیات سایز به سایز این دامنه یعنی انشعاب گرم 12 اینچ روی خط لوله 12 اینچی را داراست.
- دستگاه هات تپ مدل MHT8-24 که عملیات هات تپ را در سایزهای 8 تا 24 اینچ روی خطوط لوله را به انجام می رساند. حداکثر میزان پیشروی شفت این دستگاه بمنظور برش لوله و انشعاب گیری از خط 80 اینچ یا چیزی حدود 2 متر می باشد که می توان گفت تمامی نیازهای هات تپ گیری تا سایز انشعابی 24 اینچ را جواب می دهد.
- دستگاه هات تپ مدل MHT12-42 که مناسب انجام عملیات انشعاب گرم هات تپ برای سایزهای 12 تا 42 اینچ است. حداکثر پیشروی این دستگاه هات تپ 130 اینچ می باشد.
- دستگاه هات تپ مدل MHT24-60 که برای انجام عملیات های هات تپ از سایزهای 24 تا 60 اینچ مورد استفاده قرار می گیرد. این دستگاه قادر است تا 157 اینچ بارگیری و پیشروی درون خط لوله را داشته باشد و از این حیث حتی اگر اتصالات اسپلیت تی و ولو مورد نیاز از حد متعارف بلندتر نیز باشد، دستگاه هات تپ مدل MHT24-60 قادر به انشعاب گیری گرم خط لوله می باشد.
دستگاه های هات تپ مدل MHT شرکت میراژ انگلستان برای انجام عملیات هات تپ روی خطوط لوله حاوی سیال با فشارهای پایین تر بوده و قادرند عملیات هات تپ را حداکثر تا فشار تقریبی 1500 p.s.i به انجام برسانند. همچنین این دستگاه ها تا دمای سیال حداکثر 350 درجه فارنهایت قابلیت هات تپ زنی داشته و در صورتی که نیاز به انجام عملیات هات تپ در دماها و فشارهای بالاتر از دامنه های ذکر شده باشد، می بایست برخی اصلاحات و اقدامات جهت تقویت و افزایش ضریب استحکام و مقاومت دستگاه در مقابل فشار و دمای مازاد سیال صورت گیرد.
تکنولوژی هات تپ به لحاظ نوین بودن و گستره کاربردی وسیع، در حال توسعه و ارتقا است. ابداع روش های نوین جهت ساده سازی فرایند و افزایش بهره وری آن بین تولید کنندگان و مجریان هات تپ رایج است. هات تپ صنعت نیز با به کار گیری از یک تیم تحقیق و توسعه قوی در این راستا گام های بزرگی برداشته است و توانسته با ارائه طرح های نوین بخش هایی از دشاوری های رایج در عملیات هات تپ را رفع کند.
