هات تپ با اتصال سدل نیپل
سدل نیپل در عملیات های هات تپ با سایز انشعاب کوچک و متوسط بسیاز مورد استفاده قرار می گیرد. البته در هات تپ سایز بزرگ اگر لوله اصلی خیلی بزرگ باشد از سدل نیپل استفاده می شود.
انشعاب گرم یا هات تپ بهترین راهکار برای رفع نشتی خطوط لوله در زمانی محسوب می شود که خط زنده و در حال فعالیت می باشد. در این شرایط با استفاده از عملیات انشعاب گیری هات تپ می توان ایرادات  ناشی از نشتی را رفع کرد و به این ترتیب خط لوله یا مخزن را به شرایط نرمال خود بازگرداند. اما استفاده از این روش بنا به اقتضائات خط و شرایط محیطی کار متفاوت خواهد بود. یکی از متغیرهایی که در پیشبرد عملیات هات تپ نقش اساسی دارد نوع اتصال یا فیتینگی است که برای عملیات انتخاب می شود. برای انتخاب نوع اتصال عملیات انشعاب گرم هات تپ می بایست عواملی نظیر فشار خط لوله، دمای سیال، جنس لوله، سایز لوله و سایز انشعاب را مد نظر قرار داد. معمولاً برای پروژه های هات تپ که روی خطوط لوله پرفشار و سایز بالا و متوسط انجام می شوند اتصال اسپلیت تی برگزیده می شود. این اتصال استحکام بالاتری در مقایسه با سایر اتصالات موجود دارد.
اما در شرایطی دیگر استفاده از اتصال اسپلیت تی برای هات تپ متناسب نیست و به جای آن بهتر است از سدل نیپل یا اتصالاتی دیگر نظیر ولدولت استفاده شود. زمانی بهره گیری از اتصال سدل نیپل دارای بهره است که ویژگی های زیر موجود باشد:
این اتصال زمانی برای عملیات هات تپ انتخاب می شود که سایز انشعاب کوچک باشد. سدل نیپل در مقایسه با اسپلیت تی ضریب مقاومت کمتری دارد و از این رو برای سایزهای کوچک تر هات تپ مناسب تر می باشد. معمولاً برای هات تپ بین 4 تا 6 اینچ و یا بعضاً 8 اینچ نیز از این اتصال استفاده می شود اما اگر سایز انشعاب گرم بزرگ تر از این بود استفاده از اسپلیت تی رجحان دارد. برای سایزهای خیلی کوچک نیز معمولاً ولدولت استفاده می شود اما برای سایزهای 4 اینچ، 6 اینچ و گاهاً 8 اینچ از سدل نیپل برای هات تپ استفاده می شود.
باید توجه داشت که سدل نیپل یک اتصال جوشی است و به هیچ عنوان نمی توان آن روی خطوط لوله غیر فلزی به کار برد. تنها اتصالی که قابلیت نصب مکانیکی روی خطوط لوله را دارد اسپلیت تی است، چرا که دو جانب ان در دو سو به هم متصل می شوند و می توان آن ها را به طریق مکانیکی به هم متصل کرد، اما اتصال سدل نیپل یک قطعه حلقوی است که می بایست مستقیماً روی لوله نصب شود و تنها راهکار نصب آن نیز جوشکاری می باشد.
زمانی که عملیات انشعاب گرم روی مخازن انجام می شود دیگر امکان استفاده از اسپلیت تی موجود نیست. اسپلیت تی کل جداره لوله را در بر می گیرد و همچون یک کمربند می باشد اما برای مخازن به خاطر قطر بسیار زیادی که دارند استفاده از این اتصال ممکن نیست. در این مورد از سدل نیپل بهره برده می شود. در این شرایط بسته به مشخصات فنی مخزن و علی الخصوص خود سیال درون مخزن فرایند ساخت، نصب و جوشکاری سدل نیپل روی مخزن تعیین می شود.
زمانی که کار گرم هات تپ روی لوله انجام می شود اما سایز لوله اصلی آن قدر بزرگ است که امکان نصب اسپلیت تی روی ان وجود ندارد. اسپلیت تی بسته به شرایط فنی کار تا سای مشخصی حداکثر بارآوری خود را خواهد داشت و در سایزهای بالاتر ممکن است استفاده از آن توجیه فنی نداشته باشد.

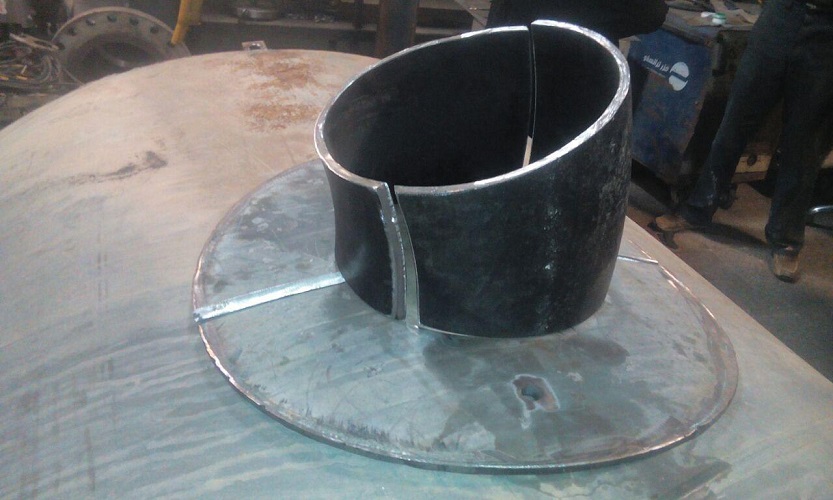

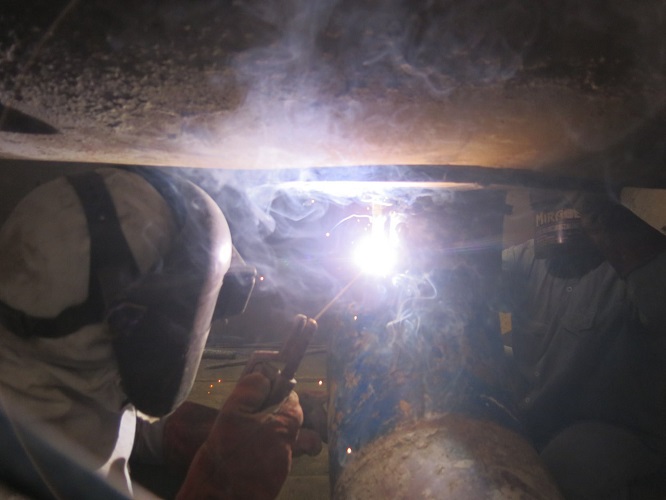

یکی از نمونه عملیات  نصب سدل نیپل روی خطوط لوله مربوط به جوشکاری این اتصال روی خطوط لوله آب هشتگرد بود که با موفقیت به انجام رسید. چنان که از تصاویر بر می آید با توجه به شرایط فنی کار نیپل اتصال می بایت دارای انحنا می بود و از آن جا که قرار بود روی لوله نصب شود به صورت دو تکه ساخته شد. در نهایت با انجام تدابیر فنی لام عملیات نصب سدل نیپل روی لوله به انجام رسید.
گرچه این تصاویر به عملیات هات تپ مربوط نیم شوند اما هات تپ خطوط لوله نیز دارای چنین اتصالات سدل نیپل خواهد بود. تفاوت در این است که برای عملیات هات تپ با توجه به ماهیت دستگاه و روند پیشروی عمودی شفت دستگاه هات تپ، نیپل باید یک لوله راست و مستقیم باشد. علاوه بر این، تفاوت دیگر در این است که سدل نیپل ساخته شده برای هات تپ می بایست حتما دارای فلنج باشد تا ولو و دستگاه هات تپ روی آن نصب شوند.
اتصال سدل نیپل یک اتصال کاربردی در صنایع نفت و گاز است که از طریق آن انشعاب گیری در سایزهای کوچک و متوسط و روی خطوط لوله کم فشار مطمئن ترین و به صرفه ترین راه محسوب می شود.
هات تپ صنعت قادر است در سایزهای مختلف مورد نیاز مشتریان، و بر اساس مشخصات فنی خطوط لوله و مخازن ایشان ساخت و نصب اتصال را خود به انجام رساند. استفاده از این اتصال در صدها عملیات هات تپ که تماماً پاسخگوی نیاز ما بوده اند و آزمون خود در زمینه آب بندی سیال را به خوبی پس داده اند گواهی است بر توانمندی ما جهت ساخت و نصب سدل نیپل. اکثریت قریب به یقین پروژه های هات تپ مربوط به شرکت گاز استان تهران که ما متولی انجام شان می باشیم از طریق اتصال سدل نیپل انجام شده اند و اکنون با گذشت سال ها از انجام اولین عملیات، هیچ کدام از اتصالات دچار نقص و عیب نشده اند.
